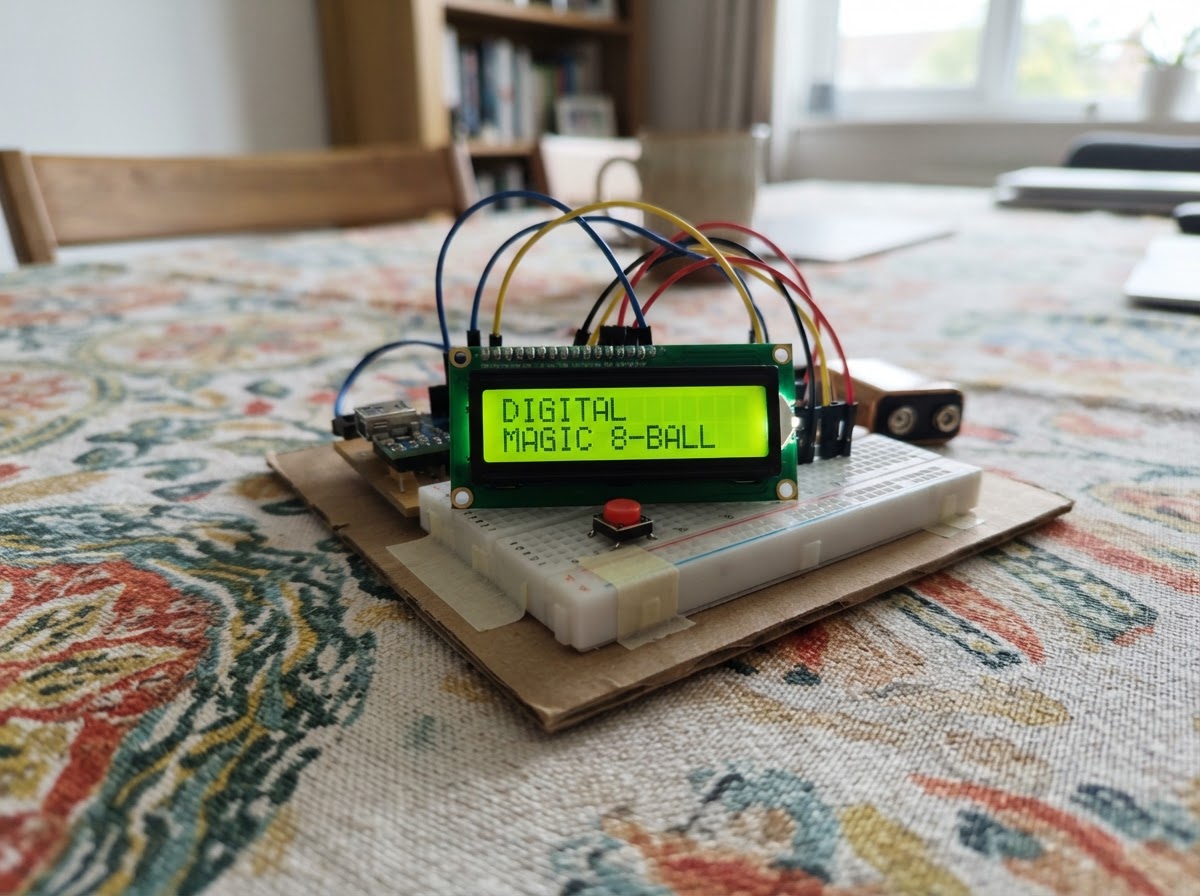

Digital Magic 8-Ball

Pan and zoom to explore the wiring. Remix the project to edit it in your own workspace.

1. 01

   Arduino noch nicht mit Strom versorgen

   Lege den Arduino Uno, das LCD und den Taster vor dich. Ziehe das USB-Kabel ab, während du die Steckverbindungen setzt; so kann ein versehentlich falsch gestecktes Kabel nichts beschädigen.

   • Tip: Nutze verschiedene Farben: Rot für 5V, Schwarz für GND und zwei andere Farben für die beiden Datenleitungen.

   • ⚠ Stecke das USB-Kabel erst an, wenn alle Verbindungen noch einmal geprüft sind; vertauschte Stromanschlüsse können das Display beschädigen.
2. 02

   LCD-Display anschließen

   Verbinde am I²C-Display VCC mit dem 5V-Pin des Arduino (Strom). Verbinde GND mit einem GND-Pin des Arduino (Rückweg für Strom). Verbinde SDA mit A4 (Daten) und SCL mit A5 (Takt). Die Pins A4 und A5 sind beim Uno zugleich die Anschlüsse für dieses vierpolige Display.

   • Tip: Auf einigen Uno-Boards sind SDA und SCL zusätzlich neben AREF beschriftet; sie sind elektrisch dieselben Leitungen wie A4 und A5.
   • Tip: Falls nur leere Kästchen zu sehen sind, drehe vorsichtig die kleine Kontrastschraube auf der Rückseite des LCD.

   • ⚠ VCC und GND dürfen nicht vertauscht werden — falsch angeschlossene Stromleitungen können das Display beschädigen.
3. 03

   Taster anschließen

   Stecke den Taster so über die Mittelrille des Steckbretts, dass seine zwei verbundenen Seiten nicht in derselben Reihe landen. Verbinde eine Tasterseite mit D2 am Arduino (Signal) und die gegenüberliegende Seite mit GND (Masse). Der Sketch verwendet einen eingebauten Widerstand im Arduino, daher ist kein weiterer Widerstand nötig.

   • Tip: Ein Taster hat meist je zwei intern verbundene Beinchen auf jeder Seite. Nimm ein Beinchen von einer Seite und eines von der gegenüberliegenden Seite.
   • Tip: Beim Drücken verbindet der Taster D2 mit GND und löst genau eine neue Antwort aus.

   • ⚠ Wenn bei einem Druck nichts passiert, steckt der Taster wahrscheinlich um 90 Grad gedreht oder beide Kabel sitzen auf derselben Tasterseite.
4. 04

   Verbindungen prüfen und starten

   Prüfe alle vier LCD-Kabel und beide Tasterkabel noch einmal. Verbinde dann den Arduino über USB mit dem Computer. Nach dem Einspielen des Programms steht auf dem LCD „Magic 8 Ball“; drücke den Taster für eine zufällige Antwort.

   • Tip: Das Projekt wird über Schematik eingespielt; du brauchst dafür keine zusätzliche Entwicklungsumgebung.

   • ⚠ Wenn das LCD keine Schrift zeigt, trenne USB wieder und kontrolliere zuerst VCC, GND, SDA und SCL.

#include <Arduino.h>
#include <Wire.h>
#include <LiquidCrystal_I2C.h>


// Forward declarations
void showWelcome();
void showAnswer();

const byte BUTTON_PIN = 2;
const unsigned long DEBOUNCE_MS = 35;

LiquidCrystal_I2C lcd(0x27, 16, 2);

const char *answers[] = {
  "Ja",
  "Nein",
  "Frag spaeter",
  "Ganz sicher",
  "Eher nicht",
  "Sieht gut aus",
  "Nochmals fragen",
  "Vielleicht"
};
const byte ANSWER_COUNT = sizeof(answers) / sizeof(answers[0]);

bool lastRawState = HIGH;
bool stableState = HIGH;
unsigned long lastChangeMs = 0;
unsigned long pressNumber = 0;

void showWelcome() {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Magic 8 Ball");
  lcd.setCursor(0, 1);
  lcd.print("Taste druecken");
}

void showAnswer() {
  pressNumber++;
  randomSeed(micros() ^ (pressNumber * 1103515245UL));
  byte answerIndex = random(ANSWER_COUNT);

  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Die Antwort:");
  lcd.setCursor(0, 1);
  lcd.print(answers[answerIndex]);
}

void setup() {
  pinMode(BUTTON_PIN, INPUT_PULLUP);
  lcd.init();
  lcd.backlight();
  showWelcome();
}

void loop() {
  bool rawState = digitalRead(BUTTON_PIN);

  if (rawState != lastRawState) {
    lastChangeMs = millis();
    lastRawState = rawState;
  }

  if (millis() - lastChangeMs >= DEBOUNCE_MS && rawState != stableState) {
    stableState = rawState;
    if (stableState == LOW) {
      showAnswer();
    }
  }
}

“Deploy to device” opens this project in Schematik, where you can flash it to your board over USB.
