ESP32 Project Design, a ESP32 project

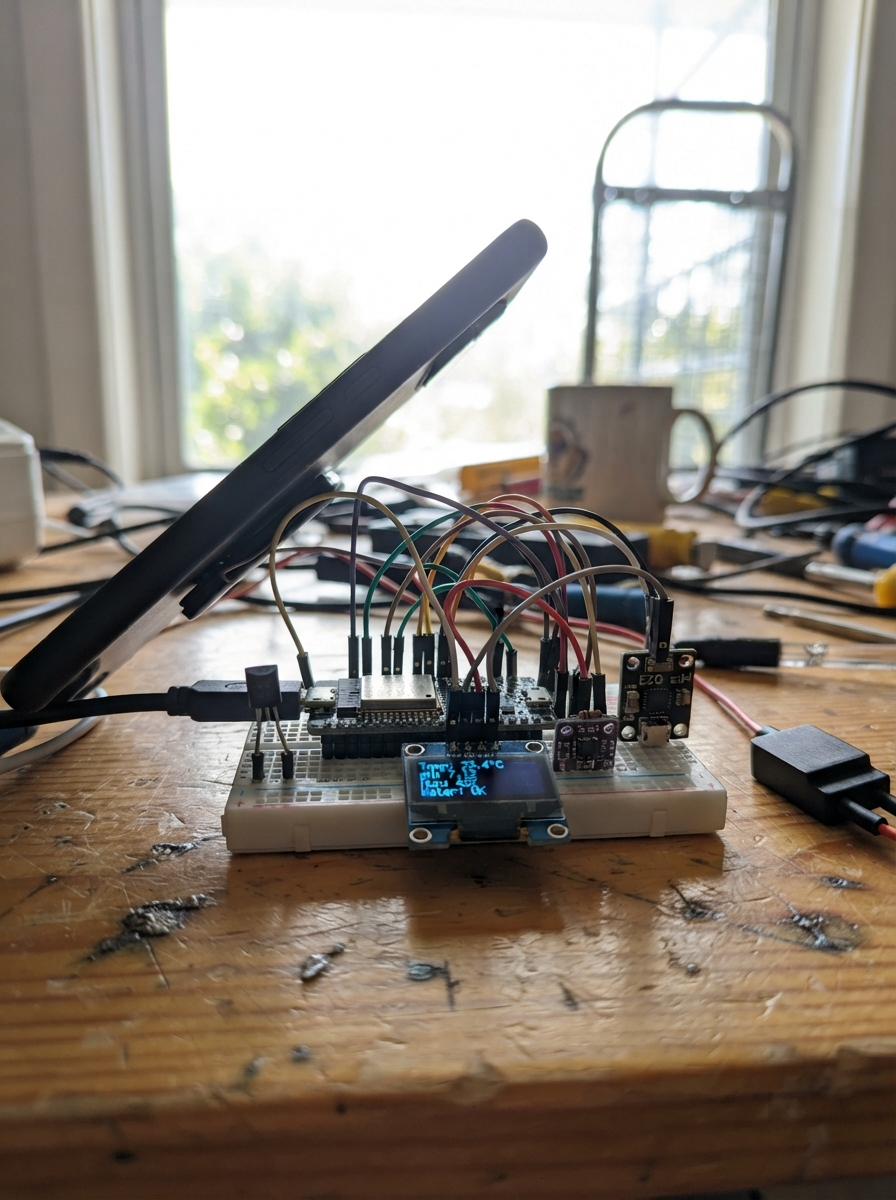

This ESP32 project monitors water quality and environmental conditions using multiple sensors connected via I2C and one-wire protocols. It measures water temperature with a DS18B20 probe, air temperature and humidity with a BME280 sensor, pH levels with an Atlas EZO pH module, and detects water level changes with a float switch. All readings are displayed in real-time on a 128x64 OLED screen.

The guide provides a complete wiring diagram showing how to connect each sensor to the ESP32, a full parts list with component specifications, Arduino firmware that handles sensor initialization and data acquisition, and step-by-step assembly instructions. Builders will learn how to work with multiple I2C devices, implement one-wire temperature sensing, read analog level detection, and display live sensor data on a compact display.

Wiring diagram

Gather all the parts

Qty	Component
1	DS18B20 Sonda impermeable Digital temperature sensor using OneWire protocol
1	Resistor 4.7 kΩ Through-hole resistor (current-limiting in series with an LED)
1	BME280 Bosch BME280 environmental sensor on the exact Adafruit 2652 breakout. Supports I2C via SCK/SCL and SDI/SDA, optional SDO address select, and SPI pins when needed.
1	Atlas Ezo Ph Industrial-grade pH monitoring circuit with dual interface support (UART and I2C). Provides high-accuracy pH readings (.001 resolution) with temperature compensation and ISO 10523 compliance. Supports any brand pH probe. Operating voltage 3.3V-5V with ASCII data format.
1	Float Switch Float switch (liquid level switch): a buoyant float carries a magnet that actuates a hermetically sealed reed contact as the liquid rises or falls past the mounting point. Two-wire SPST dry contact (normally-open or normally-closed) with no power supply of its own -- wired like a push-button on a GPIO with INPUT_PULLUP, where open/closed indicates the level is above/below the float. Common for pump on/off control, tank full/empty detection, and sump alarms.
1	0.96" OLED Display 128x64 I2C (Blue) Monochrome 0.96 inch OLED display with 128 x 64 blue pixels, driven by an SSD1306 controller over I2C (address 0x3C). It runs from 3.3 to 5 V and connects through a four-pin VCC, GND, SCL, SDA header.

Assemble it in 7 steps

1. Prepara la alimentación segura

Deja el ESP32-S3 sobre una mesa seca y aliméntalo únicamente con su cable USB mientras pruebas. No conectes todavía ninguna fuente externa ni metas la electrónica en la caja del tanque.

El puerto USB también será la alimentación de esta primera versión.
No acerques la placa, pantalla ni módulo de pH al agua; si se mojan pueden dañarse.

2. Conecta la sonda de temperatura del agua

Conecta la sonda DS18B20 water_temp: VCC → 3V3 (alimentación), GND → GND (tierra), DATA → GPIO4 (señal). Conecta la resistencia onewire_pullup de 4.7 kΩ entre 3V3 y el mismo cable DATA/GPIO4 (mantiene estable la señal).

En una sonda impermeable de tres hilos, confirma los colores con la etiqueta o ficha del vendedor antes de energizarla; no todos usan los mismos colores.
No intercambies VCC y GND: una conexión de alimentación invertida puede dañar la sonda.

3. Conecta el sensor de aire

Conecta el BME280 ambient_bme280: VCC → 3V3 (alimentación), GND → GND (tierra), SDA → GPIO8 (datos), SCL → GPIO9 (reloj). Déjalo fuera de la caja sellada o usa una zona ventilada y a la sombra, para que mida el aire y no el calor del ESP32.

No lo pongas al sol directo; el sol falsea la temperatura ambiente.
Asegúrate de que VCC y GND no estén cambiados — una alimentación invertida puede dañar el sensor.

4. Conecta el módulo y la sonda de pH

Conecta el circuito Atlas EZO pH ph_ezo: VCC → 3V3 (alimentación), GND → GND (tierra), SDA → GPIO8 (datos), SCL → GPIO9 (reloj). Enchufa la sonda de pH al conector BNC del circuito y mantenla húmeda usando su tapa con solución de almacenamiento cuando no esté en el tanque.

Calibra la sonda con soluciones patrón pH 7 y pH 4 antes de confiar en los datos.
Mantén el cable de la sonda de pH separado de cables USB y fuentes de alimentación para reducir lecturas inestables.
Nunca guardes una sonda de pH seca ni en agua destilada; se degrada y los valores dejarán de ser fiables.

5. Conecta el aviso de nivel

Conecta un cable del interruptor flotante level_float → GND (tierra) y el otro → GPIO5 (señal). Instálalo a la altura mínima o máxima que quieras vigilar; al cambiar de posición cerrará o abrirá el contacto.

Prueba el flotador con la mano antes de montarlo: la pantalla debe cambiar entre “normal” y “contacto activo”.
No uses este pequeño interruptor para alimentar una bomba; sólo sirve para avisar al ESP32.

6. Conecta la pantalla de estado

Conecta la pantalla OLED status_oled siguiendo los nombres impresos en su placa: VCC → 3V3 (alimentación), GND → GND (tierra), SDA → GPIO8 (datos), SCL → GPIO9 (reloj). Comparte GPIO8 y GPIO9 con el BME280 y el EZO pH; esos tres módulos pueden usar los mismos dos cables de datos.

La pantalla debe mostrar agua, aire, pH y nivel tras encender el equipo.
Algunas pantallas iguales cambian el orden físico de sus pines; sigue siempre las etiquetas VCC, GND, SCL y SDA impresas.
No conectes la pantalla al revés: si VCC y GND se intercambian puede dañarse.

7. Prueba antes de instalar cerca del tanque

Con todos los módulos sujetos y secos, conecta el ESP32-S3 por USB. Coloca la sonda de temperatura y el flotador en agua limpia; coloca la sonda de pH en su solución o en el tanque sólo después de calibrarla. La pantalla OLED mostrará las lecturas cada diez segundos.

Durante esta fase, guarda los valores impresos por el equipo como tus primeras filas de datos.
Después de validar varios días de medidas, añade conductividad y oxígeno disuelto como módulos separados.
No cierres el equipo en una caja estanca hasta comprobar que todas las lecturas son correctas; la condensación y un cable mal prensado pueden causar fallos.

Review all connections

1. Connections between "water_temp" and "ESP32"

Function	water_temp	ESP32
`power`	VCC → alimentación de la sonda	3V3
`ground`	GND → retorno eléctrico de la sonda	GND
`data`	DATA → lectura digital de la temperatura del agua	GPIO 4

2. Connections between "onewire_pullup" and "ESP32"

Function	onewire_pullup	ESP32
`power`	P1 → extremo de 3.3 V de la resistencia de 4.7 kΩ	3V3
`digital`	P2 → DS18B20 DATA	EXT

3. Connections between "ambient_bme280" and "ESP32"

Function	ambient_bme280	ESP32
`power`	VCC → alimentación del sensor ambiental	3V3
`ground`	GND → retorno eléctrico del sensor ambiental	GND
`i2c`	SDA → datos compartidos del sensor ambiental	GPIO 8
`i2c`	SCL → reloj compartido del sensor ambiental	GPIO 9

4. Connections between "ph_ezo" and "ESP32"

Function	ph_ezo	ESP32
`power`	VCC → alimentación del módulo de pH	3V3
`ground`	GND → retorno eléctrico del módulo de pH	GND
`i2c`	SDA → datos del módulo de pH	GPIO 8
`i2c`	SCL → reloj del módulo de pH	GPIO 9

5. Connections between "level_float" and "ESP32"

Function	level_float	ESP32
`ground`	GND → referencia del interruptor de nivel	GND
`data`	SIGNAL → aviso de nivel bajo o alto	GPIO 5

6. Connections between "status_oled" and "ESP32"

Function	status_oled	ESP32
`power`	VCC → alimentación de la pantalla	3V3
`ground`	GND → retorno eléctrico de la pantalla	GND
`i2c`	SDA → datos compartidos de la pantalla	GPIO 8
`i2c`	SCL → reloj compartido de la pantalla	GPIO 9

Deploy the firmware

main.cppOpen in Schematik

#include <Wire.h>
#include <OneWire.h>
#include <DallasTemperature.h>
#include <Adafruit_BME280.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

constexpr int ONEWIRE_PIN = 4;
constexpr int LEVEL_PIN = 5;
constexpr int I2C_SDA_PIN = 8;
constexpr int I2C_SCL_PIN = 9;
constexpr uint8_t PH_ADDRESS = 0x63;
constexpr uint8_t OLED_ADDRESS = 0x3C;
constexpr uint8_t BME_ADDRESS = 0x77;
constexpr unsigned long SAMPLE_INTERVAL_MS = 10000;

OneWire oneWire(ONEWIRE_PIN);
DallasTemperature waterProbe(&oneWire);
Adafruit_BME280 bme;
Adafruit_SSD1306 display(128, 64, &Wire, -1);

bool bmeReady = false;
bool displayReady = false;
float waterTemperatureC = NAN;
float airTemperatureC = NAN;
float humidityPercent = NAN;
float phValue = NAN;
bool levelContactClosed = false;
unsigned long lastSampleMs = 0;

void sendPhCommand(const String &command) {
  Wire.beginTransmission(PH_ADDRESS);
  for (size_t index = 0; index < command.length(); ++index) {
    Wire.write(static_cast<uint8_t>(command[index]));
  }
  Wire.endTransmission();
}

float readPh() {
  Wire.requestFrom(static_cast<int>(PH_ADDRESS), 20);
  if (!Wire.available()) {
    return NAN;
  }

  const uint8_t status = Wire.read();
  String answer;
  while (Wire.available()) {
    const char c = static_cast<char>(Wire.read());
    if (c != 0) {
      answer += c;
    }
  }

  if (status != 1) {
    return NAN;
  }
  const float result = answer.toFloat();
  return (result >= 0.0f && result <= 14.0f) ? result : NAN;
}

void drawDashboard() {
  if (!displayReady) {
    return;
  }

  display.clearDisplay();
  display.setTextSize(1);
  display.setTextColor(SSD1306_WHITE);
  display.setCursor(0, 0);
  display.println("VARK - Nodo inicial");
  display.drawLine(0, 10, 127, 10, SSD1306_WHITE);

  display.setCursor(0, 15);
  display.print("Agua: ");
  if (isnan(waterTemperatureC)) display.println("--.- C");
  else { display.print(waterTemperatureC, 1); display.println(" C"); }

  display.setCursor(0, 27);
  display.print("Aire: ");
  if (isnan(airTemperatureC)) display.println("--.- C");
  else { display.print(airTemperatureC, 1); display.print(" C "); display.print(humidityPercent, 0); display.println("%"); }

  display.setCursor(0, 39);
  display.print("pH: ");
  if (isnan(phValue)) display.println("sin lectura");
  else display.println(phValue, 2);

  display.setCursor(0, 51);
  display.print("Nivel: ");
  display.println(levelContactClosed ? "contacto activo" : "normal");
  display.display();
}

void sampleSensors() {
  waterProbe.requestTemperatures();
  const float measuredWater = waterProbe.getTempCByIndex(0);
  waterTemperatureC = (measuredWater == DEVICE_DISCONNECTED_C) ? NAN : measuredWater;

  levelContactClosed = digitalRead(LEVEL_PIN) == LOW;

  if (bmeReady) {
    airTemperatureC = bme.readTemperature();
    humidityPercent = bme.readHumidity();
  }

  if (!isnan(waterTemperatureC)) {
    sendPhCommand("T," + String(waterTemperatureC, 1));
    delay(300);
  }
  sendPhCommand("R");
  delay(1000);
  phValue = readPh();

  Serial.print("water_c="); Serial.print(waterTemperatureC, 2);
  Serial.print(",air_c="); Serial.print(airTemperatureC, 2);
  Serial.print(",humidity_pct="); Serial.print(humidityPercent, 1);
  Serial.print(",ph="); Serial.print(phValue, 2);
  Serial.print(",level_contact="); Serial.println(levelContactClosed ? 1 : 0);

  drawDashboard();
}

void setup() {
  Serial.begin(115200);
  pinMode(LEVEL_PIN, INPUT_PULLUP);
  Wire.begin(I2C_SDA_PIN, I2C_SCL_PIN);
  waterProbe.begin();

  displayReady = display.begin(SSD1306_SWITCHCAPVCC, OLED_ADDRESS);
  bmeReady = bme.begin(BME_ADDRESS, &Wire);

  if (displayReady) {
    drawDashboard();
  }
}

void loop() {
  const unsigned long now = millis();
  if (now - lastSampleMs >= SAMPLE_INTERVAL_MS || lastSampleMs == 0) {
    lastSampleMs = now;
    sampleSensors();
  }
  delay(50);
}
